磁性尺测量系统专为线性位移测量而设计。
磁栅尺经济,效率特别适用于长距离的测量。
特别适用于如油污,切削屑,震动等恶劣环境。
磁栅尺依应用性质不同可定义出两个不同的系统。
磁栅尺测量系统:
使用于线性位移测量并于显示器显示测量值
磁性编码器:
使用于线性位移测量并将位移量转换为对应的脉波数输出给PLC或控制器.
磁栅尺特点：
精度高:磁栅尺分辨率可达0.0002MM,系统精度0.01MM
信号强:磁栅尺读头输出信号为24VPP输出,可以直接给二次设备,如PLC,记数器等
磁栅尺信号输出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信号 4-20MA电流信号 0-10VDC 电阻多种形式
磁带磁性稳定,使用寿命长,10年不丢磁
产品齐全. (分辨率:0.0002MM,0.001MM,0.01MM,0.025MM,0.04MM,0.1MM,
0.25MM,1MM)
防护等级高:IP67,可直接工作于油,水,100度高温等恶劣环境

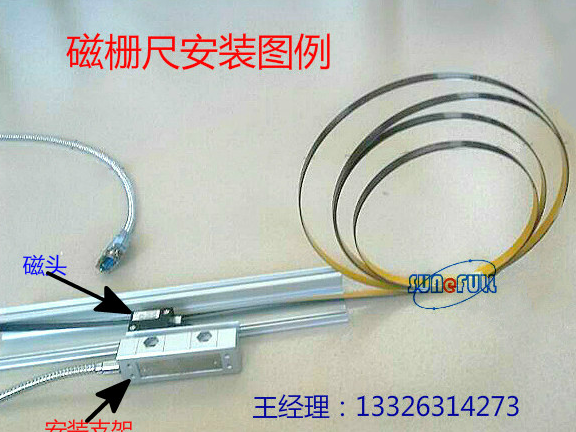

磁栅尺安装:
磁栅尺安装要求:
ME-线缆走向必须和动力线分开以减小串入噪声
磁栅尺输入电源 :电压允差不能超过 +/- 5%. 波纹不超过 50 mV
磁栅尺电气干扰的抑制 :供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV
带 RC 网络的 AC 扼流圈 , 例如 0.1 微法 /100 欧姆，安装自由轮二极管到 DC 线圈， 安置 RC 抑制电机和它的断路线圈 ( 在电机端子盒中 ) 为电子装置提供额外的电力
磁栅尺磁带由 3 个部分组成:
长度从 0.5 到 90 m
A相当柔软的有磁性的尺带
B铁性的粘合橡胶尺带的柔性基带 . 用于支撑磁带、提供磁场通路,和机床粘合由双面胶带制成
C此层透磁带用于保护橡胶磁带，可弯曲易于运输，供货时是单独分开的，使用时用双层胶带和橡胶磁带粘合
安装磁栅尺的说明
薄型尺带必须粘合到清洁、干燥、平整的表面。典型的清洁剂是 50% 酒精和 50% 的水混合液或庚烷 ( 请注意制造商关于接触此类溶剂的提示 ). 在铜、黄铜等表面应确保表面清洁没有任何氧化层
粘合表面
尺带粘合到表面后直接产生粘合力，适当加压效果更好
磁栅尺最好的粘接温度是从 +21° 到 38°C. 如果温度在 11°C 或更低 , 粘接剂会变得太硬粘合力会不够 , 在正确应用情况下，粘合力在零下温度时也能保证。 粘合 72 小时后结合力会到最大 ( 在 21°C)。
磁栅尺与光栅尺的对比：
1、国内光栅尺一般只做到4M以下，4M以上价格高，测量误差大。而磁栅尺可以随便剪裁，因此磁栅尺可以无限加长，能够满足客户的超长测量，磁栅尺精度分为0.001mm和0.005mm，磁栅尺能够满足客户测量时的高精度需求。磁栅尺安装简便，是龙门铣等大型机床安装数显改造的不二选择。
2、磁栅尺可以直接安装在机床设备上，也可以安装在我们定制的磁栅尺外壳里，具有抗油污，增加使用寿命的作用。
磁栅尺外壳分为窄尺壳和宽尺壳之分。
窄尺壳磁栅尺比较经济实用，但是抗油污和铁屑的能力相对较弱。
宽尺壳磁栅尺又称为全封闭尺壳磁栅尺，可以把磁栅尺装在一个全封闭的空间内，抗油污和铁屑的能力较强，可以增强磁栅尺的使用寿命。
